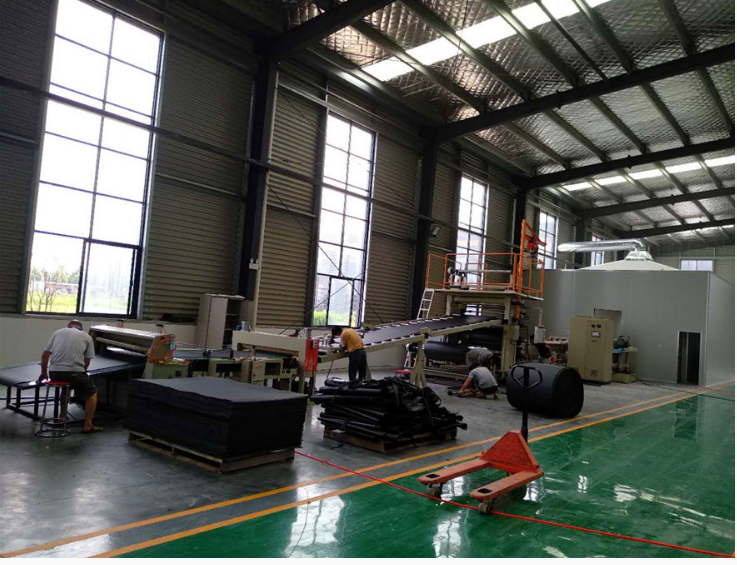

点击图片查看原图
PP 片材代加工工艺
一、原料准备
（一）原料选择
PP（聚丙烯）片材代加工需依据产品用途精准选择原料。 PP片材代加工_PP片材若生产食品包装用 PP 片材，要选用符合食品级标准的聚丙烯树脂，这类树脂纯净度高、无毒无害；而用于工业用途的 PP 片材，可根据对硬度、韧性等性能需求，选择不同熔融指数的 PP 树脂，如高熔融指数的树脂流动性好，适合快速成型，低熔融指数的树脂则能赋予片材更高的强度。此外，还可添加抗氧剂（如 1010 抗氧剂）、爽滑剂、抗静电剂等助剂，提升片材性能，例如添加抗氧剂能延缓 PP 片材在加工和使用过程中的氧化降解。
（二）原料检验
对购入的 PP 树脂及各类助剂进行严格质量检测。检测 PP 树脂的熔体流动速率、等规度、灰分等指标，熔体流动速率影响材料的加工性能，等规度决定片材的结晶度和机械性能；同时检查助剂的有效成分含量、纯度等，确保原料符合生产要求，从源头保障产品质量。
（三）配料混合 PP片材代加工_PP片材
按照配方比例，利用高精度计量设备准确称量 PP 树脂和助剂。PP 片材代加工工艺将物料投入高速混合机，先在较高转速（800 - 1200r/min）下混合 3 - 5 分钟，使助剂均匀分散于 PP 树脂中，随后降低转速至 200 - 400r/min，冷却混合物料至 40 - 50℃，避免因温度过高导致 PP 树脂提前软化。
二、挤出成型
（一）设备预热
启动单螺杆或双螺杆挤出机，对料筒各段和机头进行预热。 PP片材代加工_PP片材料筒温度设置通常从加料段到挤出段逐渐升高，一般加料段温度在 160 - 180℃，压缩段温度在 180 - 200℃，计量段温度在 200 - 220℃，机头温度控制在 210 - 230℃，为物料塑化挤出创造适宜温度条件。
（二）物料输送与塑化
通过自动上料系统将混合好的物料送入挤出机料斗，在螺杆的旋转推动下，物料沿料筒向前移动。螺杆的剪切和摩擦作用，结合料筒的加热，使 PP 树脂逐渐熔融塑化，形成具有良好流动性的熔体。
（三）挤出成型
塑化后的 PP 熔体经机头模具挤出，形成片材坯料。机头模具的结构和尺寸决定片材的宽度和厚度，需根据生产要求调整。挤出过程中，严格控制挤出速度和牵引速度，一般挤出速度为 15 - 25r/min，牵引速度为 20 - 35m/min，保证片材坯料厚度均匀、表面平整，避免出现厚度偏差或表面瑕疵。
三、三辊压光
（一）三辊压光机调整
将挤出的片材坯料引入三辊压光机进行压光定型。开机前，调节三辊压光机各辊筒的温度、压力和转速。辊筒温度一般从进料辊到出料辊依次递减，进料辊温度约 180 - 200℃，中间辊温度 170 - 190℃，出料辊温度 150 - 170℃；辊筒压力根据片材厚度和硬度要求调整，通常在 0.5 - 2MPa 之间；各辊筒转速比设置为 1.1 : 1 : 0.9，确保片材在压光过程中受到适当的拉伸和压实。
（二）压光操作
片材坯料在三辊压光机辊筒的挤压和牵引下PP 片材代加工工艺，表面变得光滑平整，厚度更加均匀，同时消除内部应力，提高片材的尺寸稳定性。在压光过程中，实时监测片材的表面质量和厚度变化，及时调整压光机参数，保证片材质量。
四、冷却定型
（一）冷却处理
压光后的片材进入冷却水箱或冷却辊组进行冷却。 PP片材代加工_PP片材冷却水箱中水温控制在 15 - 25℃，片材在水箱中通过时，快速降低温度，使 PP 熔体固化定型；若采用冷却辊组冷却，辊内通有冷却水，水温同样保持在 15 - 25℃，片材与冷却辊充分接触，实现均匀冷却，防止片材变形或翘曲。
（二）牵引输送
冷却后的片材由牵引机牵引输送。牵引机速度与挤出机和压光机速度相匹配，保持片材在输送过程中的张力稳定，避免片材拉伸过度或松弛，确保片材顺利进入后续加工环节。
五、裁边收卷
（一）裁边处理
（二）收卷包装
经裁边的片材由收卷机收卷。根据客户需求，调节收卷机的张力和卷径大小，将片材整齐地卷绕在纸芯或塑料芯上。收卷完成后，用塑料薄膜对片材卷进行缠绕包装，或装入纸箱，做好标识，注明产品规格、批次等信息，防止片材在运输和储存过程中受损。
六、质量检测
（一）外观检测
（二）尺寸检测
使用千分尺、卡尺等测量工具，检测片材的厚度、宽度和长度，厚度误差一般控制在 ±0.03mm 以内，宽度误差控制在 ±1mm 以内，保证片材尺寸精度满足客户要求。
（三）性能检测
抽取一定数量的样品进行物理性能检测，包括拉伸强度、断裂伸长率、弯曲强度、热变形温度等指标；若用于食品包装，还需进行卫生性能检测，如重金属含量、蒸发残渣等检测；根据产品实际应用场景，可能还需进行耐化学腐蚀性、抗冲击性等特殊性能检测，确保产品质量可靠。
（四）不合格品处理
对于检测不合格的产品，进行隔离并分析原因，若为轻微质量问题，可通过调整工艺参数进行返工处理；若问题严重，则作报废处理，防止不合格产品流入市场。
七、成品入库
将检测合格的 PP 片材成品按照批次、规格分类存放于仓库。仓库需保持干燥、通风，避免阳光直射，防止片材受潮、老化。建立库存管理台账，详细记录入库时间、数量、批次等信息，便于产品追溯和管理，确保产品在交付客户前质量稳定。
上述就是 PP 片材代加工的详细工艺。如果你还想了解工艺中的成本控制、 PP片材代加工_PP片材设备选型等内容，欢迎随时告诉我。
隔音毡生产线代加工 http://bbjdzn.com/contents/236/110.html
屋面防敲击隔音卷材_ 防敲击隔音卷材_佳德http://bbjdzn.com/contents/236/172.html
楼面防敲击隔音板材_楼板防敲击隔音板材_佳德http://bbjdzn.com/contents/237/173.html
隔音片材_建筑隔音片材_TPE隔音片材http://bbjdzn.com/contents/236/163.html
楼层隔音片材_建筑隔音片材_EVA隔音片材http://bbjdzn.com/contents/237/164.html
隔音减震垫_防敲击隔音片材_隔音地垫片材http://bbjdzn.com/contents/238/165.html
建筑隔音毡片材挤出设备_PVC隔音毡隔音片挤出设备http://bbjdzn.com/contents/237/167.html
PVC隔音毡隔音片代加工_EPDM隔音片代加工http://bbjdzn.com/contents/238/168.html
PVC片材代加工_PP片材代加工http://www.bsjdl.com/sell/show.php?itemid=31138
